動力伝達システムの世界で最も一般的に使用されている方式は、駆動ゴム V ベルトとチェーン ドライブの 2 つです。ドライブラバー V ベルトのサプライヤーとして、私は両方のシステムの特性、利点、制限を詳しく観察する機会がありました。このブログ投稿の目的は、ドライブ ラバー V ベルトとチェーン ドライブの包括的な比較を提供し、特定のパワー トランスミッションのニーズに合わせて情報に基づいた決定を下せるようにすることです。
デザインと構造

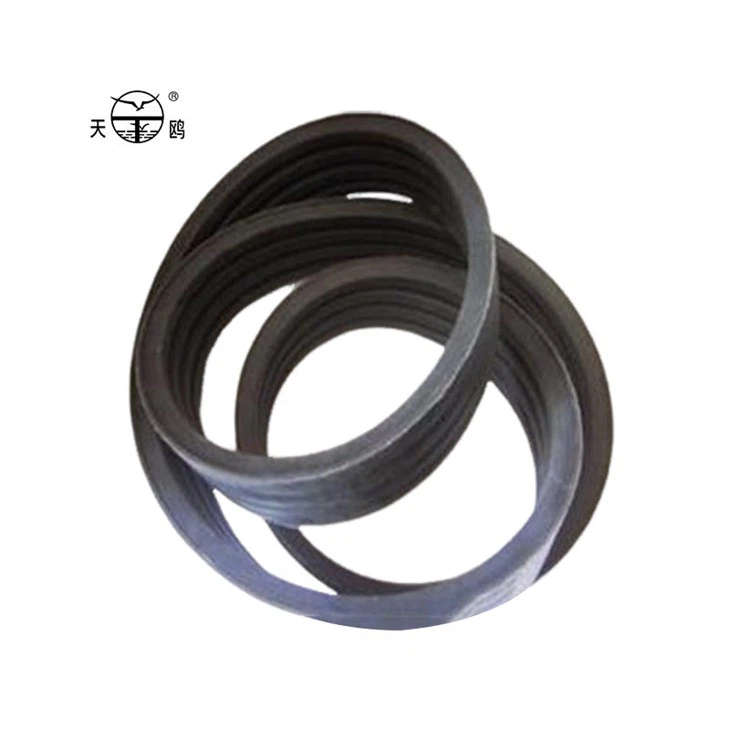

駆動用ゴムVベルトはその名のとおり、主にゴム素材で作られています。など、さまざまな種類があります。ラップベルト V、ゴムVベルト、 そしてウェッジ V ベルト。このベルトは台形の断面を持っており、プーリの V 字溝にぴったりとフィットします。ゴム構造により柔軟性がもたらされ、プーリーの周りでベルトを簡単に曲げることができます。
一方、チェーンドライブは、相互接続された一連の金属リンクで構成されます。これらのチェーンは、チェーン リンクと噛み合うように設計された歯車であるスプロケット上で動作します。チェーンは金属構造であるため、ゴム製の V ベルトに比べて剛性が高くなります。
効率
効率は電力伝送システムにとって重要な要素です。ゴム製 V ベルトの効率範囲は通常 92% ～ 98% です。ベルトとプーリー間の滑らかな接触により、特にベルトが適切に張られている場合に、摩擦損失が軽減されます。ただし、時間の経過とともにゴムが摩耗し、張力の調整が必要になる場合があり、効率にわずかに影響を与える可能性があります。
チェーンドライブは、理想的な条件下では、多くの場合約 95% ～ 98% の高い効率を達成できます。しかし、チェーンリンクとスプロケット間の金属同士の接触により、摩擦損失の影響を受けやすくなります。さらに、チェーンドライブの効率を維持するには、定期的な潤滑が必要です。適切な潤滑が行われないと、摩擦が大幅に増加し、動力損失につながる可能性があります。
騒音・振動
ゴム製 V ベルトの大きな利点の 1 つは、動作が静かであることです。ゴム素材は振動を吸収し、騒音を軽減するため、OA機器や家電製品など、騒音低減が重要な用途に適しています。
ただし、チェーンドライブは騒音が大きくなる傾向があります。チェーンとスプロケットの間の金属同士の接触により、特に高速時に独特のガタガタ音が発生します。チェーンドライブからの振動もより顕著になる可能性があり、用途によっては追加の振動減衰対策が必要になる場合があります。
メンテナンス
メンテナンス要件も考慮すべき重要な側面です。ゴム製 V ベルトは比較的メンテナンスの手間がかかりません。潤滑は必要なく、検査では主に亀裂、ほつれ、張力の低下などの摩耗の兆候がないかどうかを確認します。摩耗したゴム製 V ベルトの交換は、通常は簡単な作業です。
一方、チェーンドライブはより多くのメンテナンスを必要とします。摩擦や摩耗を軽減するために定期的な潤滑が必要です。適切な張力を維持するには、チェーンを定期的に調整する必要があります。時間の経過とともにチェーンリンクが伸び、個々のリンクの交換が必要になる場合があります。さらに、スプロケットも摩耗する可能性があり、交換が必要になる場合もあります。
料金
イニシャルコストの点では、チェーンドライブよりもゴム製 V ベルトの方が一般的に安価です。ゴム製 V ベルトの材料と製造プロセスは安価であるため、多くの用途にとってコスト効率の高いオプションとなっています。
ただし、長期的なコストを考慮すると、一部の高負荷、高速アプリケーションではチェーンドライブの方が経済的である可能性があります。初期投資はかかりますが、条件によってはゴム製Vベルトに比べチェーンの寿命が長くなります。チェーンドライブの交換部品とメンテナンスのコストも、全体的なコスト分析に考慮する必要があります。
耐荷重
チェーンドライブは通常、高負荷の用途に適しています。チェーンの金属構造により、大量の力を伝達することができます。大きな伸びや変形をすることなく重い荷重を扱うことができるため、コンベアや大型製造装置などの産業機械でよく選ばれています。
ゴム製 V ベルトはチェーンドライブに比べて耐荷重能力が低くなります。中程度の負荷には対応できますが、非常に負荷の高い用途には適さない場合があります。ただし、小型から中型のモーターやポンプなど、多くの中負荷用途では、ゴム製 V ベルトが信頼性の高い動力伝達を実現します。
取り付けと調整
ゴム製 V ベルトの取り付けは比較的簡単です。ベルトはプーリーに簡単に取り付けることができ、張力調整装置を使用して張力を調整できます。また、プーリーの位置合わせに関しては、ゴム製 V ベルトの方が寛容です。プーリー間のわずかな位置のずれは、重大な問題を引き起こすことなく許容されます。
一方、チェーンドライブでは、より正確な取り付けと位置合わせが必要です。スプロケットのアライメントが不適切だと、チェーンとスプロケットに不均一な摩耗が発生し、早期の故障につながる可能性があります。チェーンを適切に張って接続する必要があるため、取り付けプロセスもより複雑になります。
環境への配慮
ゴム製 V ベルトは特定の環境条件の影響を受けやすくなります。油、化学薬品、極端な温度にさらされると損傷する可能性があります。たとえば、高温環境ではゴムが硬化して亀裂が生じる可能性があり、油にさらされるとゴム材料が劣化する可能性があります。
チェーンドライブは、過酷な環境条件に対する耐性がより優れています。金属構造は、ゴム製 V ベルトよりも高温、化学薬品、湿気に耐えることができます。ただし、腐食環境では、チェーンに錆や腐食を防ぐための特別なコーティングや材料が必要になる場合があります。
アプリケーションの適合性
ゴム製 V ベルトは、作動音が静かで、メンテナンスの手間がかからず、コスト効率が高いため、HVAC システム、農業機器、自動車エンジンなどの幅広い用途で一般的に使用されています。スムーズな動力伝達と騒音低減が重要な用途にも適しています。
チェーンドライブは、オートバイ、自転車、頑丈な産業機械など、高トルク伝達が必要な用途に好まれます。高負荷に耐える能力と耐久性により、これらの要求の厳しい用途にとって信頼できる選択肢となります。
結論
結論として、駆動ゴム V ベルトとチェーン駆動の両方には、独自の利点と制限があります。どちらを選択するかは、特定のアプリケーション要件、予算、メンテナンス能力、環境条件などのさまざまな要因によって決まります。
中負荷用途向けに、静かでメンテナンスが少なくコスト効率の高い動力伝達ソリューションをお探しの場合、ゴム製 V ベルトが最適な選択肢です。のサプライヤーとしてゴムVベルト、お客様のニーズに合わせて、高品質のゴム製 V ベルトを幅広く提供できます。
アプリケーションに高負荷、高トルクの伝動が含まれ、より高い初期コストとより複雑なメンテナンスを許容できる場合は、チェーン ドライブの方が適している可能性があります。
用途に適した伝動方式についてご不明な点や、ゴム製Vベルトの購入をご検討の場合は、ご相談・調達交渉も承りますので、お気軽にお問い合わせください。
参考文献
- 『パワートランスミッションハンドブック』ハインツ・P・ブロック、フレッド・K・ガイトナー著
- 「機械工学設計」ジョゼフ・E・シグレー、チャールズ・R・ミシュケ、リチャード・G・バディナス著
